Sélectionnez un assemblage : la vue 3D isométrique est cotée d'axe en axe, avec les épaisseurs de brides, les pentes, les soudures et les nomenclatures par DN. L'assemblage change ? L'iso se met à jour.
Revit 2023, 2024, 2025 et 2026 · installation sans droits administrateur
Les valeurs sont lues dans votre maquette : rien n'est saisi à la main, rien n'est inventé.

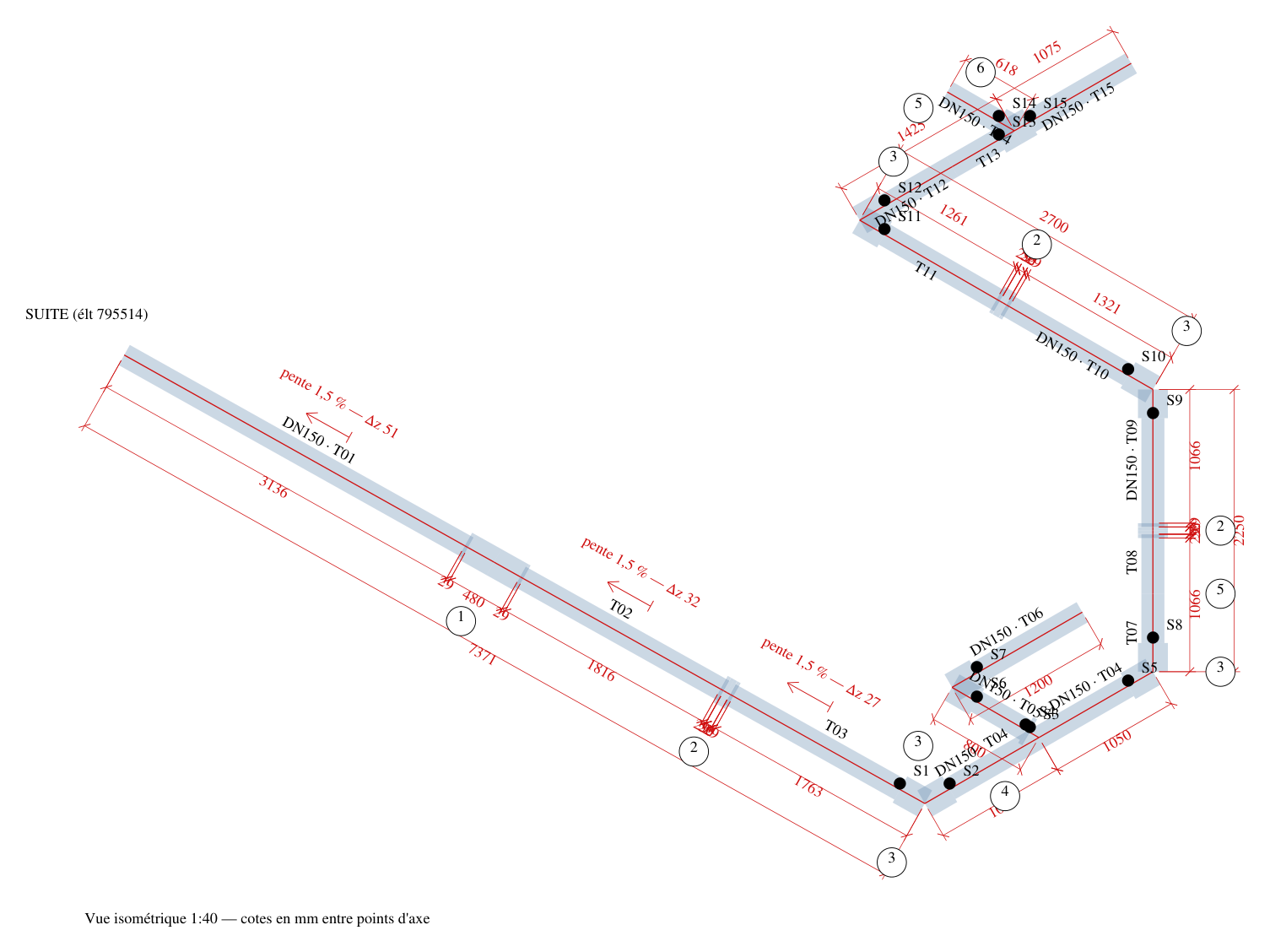

De point d'axe à point d'axe, au-delà des coudes, dans le plan de chaque tube. Chaînes de détail avec épaisseurs de brides, joints et face-à-face des vannes, plus la cote totale.

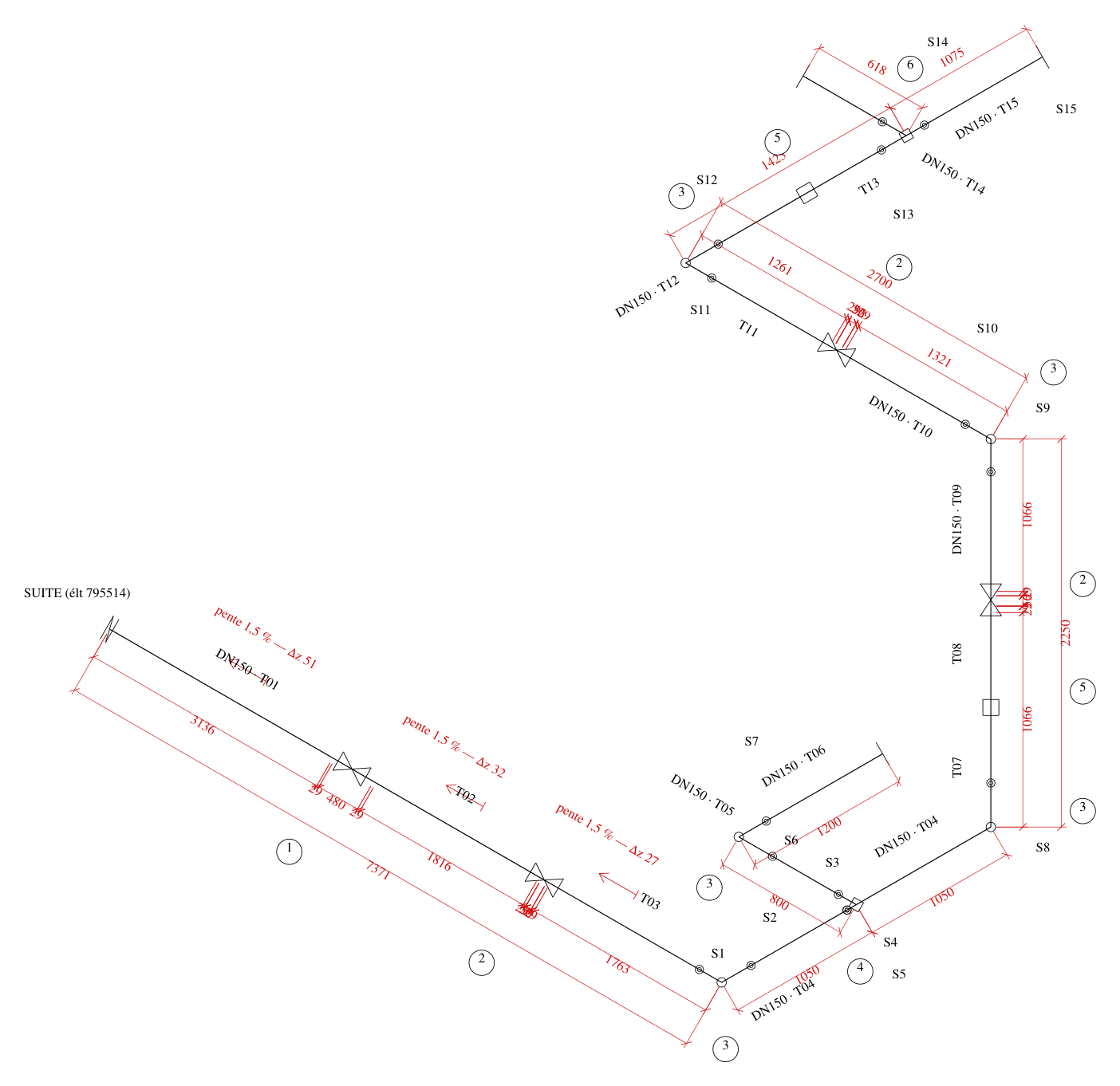

Chaque tronçon en pente reçoit sa flèche, sa valeur et son Δz. Biais en plan ou verticaux cotés en vraie grandeur avec leur angle.
Soudures numérotées S1…Sn entre pièces à souder, brides boulonnées exclues. En option, d'un clic.
Vraies nomenclatures Revit : désignation, Ø, spécification, schedule, épaisseur, quantités et débit des tubes. Votre gabarit de nomenclature est appliqué.
L'assemblage a changé ? Revit le signale à l'ouverture de la vue et la met à jour sans la déplacer sur la feuille.
Feuille créée avec votre cartouche, numéro et nom tirés de l'assemblage. Export PDF et DWG en un clic.
Le plugin travaille sur vos assemblages Revit existants.
Un ou plusieurs assemblages de tuyauterie, ou un élément qui en fait partie.
Nouvelle feuille avec votre cartouche, feuille existante, ou aucune. Échelle et orientation de la vue.
Vue cotée, nomenclatures, repères et soudures posés. Exportez en PDF ou DWG.
Abonnement par utilisateur, sans engagement sur la formule mensuelle. Prix hors taxes.
Également disponible sur l'Autodesk App Store : abonnez-vous avec votre compte Autodesk, la licence est reconnue automatiquement dans Revit.
30 jours complets, sans carte bancaire. Revit 2023 à 2026.
Revit 2023, 2024, 2025 et 2026, sous Windows. L'installateur équipe toutes les versions présentes sur le poste, sans droits administrateur.
Non : le plugin lit vos assemblages de tuyauterie tels qu'ils sont (tubes, raccords, accessoires). Il signale ce qu'il ne reconnaît pas plutôt que de deviner.
Les isométriques, feuilles et nomenclatures déjà créées restent dans vos projets. Seule la génération de nouvelles isos demande un abonnement actif.
Oui : la licence est vérifiée en ligne au plus deux fois par jour, et reste valable 15 jours sans connexion.
Oui : libérez le poste depuis le bouton « Licence », puis activez votre clé sur le nouvel ordinateur.
Les deux donnent les mêmes fonctions. L'App Store utilise votre compte Autodesk ; l'achat direct fournit une clé de licence et une facture à votre société.
